Bourns電位器的電路符號與hdk可調電阻及其他電阻器的電路符號有相似之處，他們的電路符號中都有一個電阻器電路符號的長方框。下面就由百斯特電子為您講解Bourns電位器引腳作用及電路符號識圖信息，主要分一下七點：

1、 一般電路符號

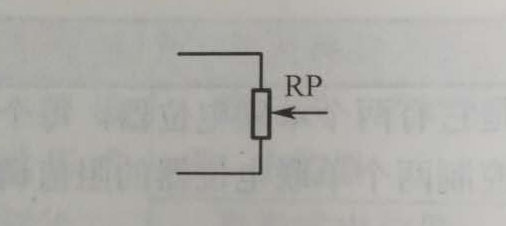

      電路符號中用RP來表示電位器，RP是英文Resister Potentiometer(電位器的縮寫)，以前bourns電位器用W表示。電路符號中標出了電位器3跟引腳，表示出動片引腳。

2、 開關bourns電位器的電路符號

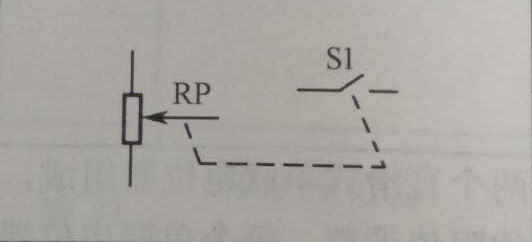

       S1是附在RP上的開關，S1受RP轉柄動作控制，當開始轉動轉柄時首先將開關接通，開關接通后痛普通電位一樣，這種bourns電位器主要用于帶電源開關的音量了、控制電路中。

3、 做可調電阻器使用時的電路符號

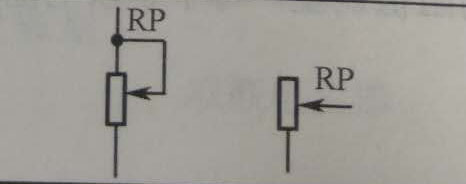

       這一電路符號是bourns電位器作為可調電阻器使用時的電路符號。

4、 雙口運用時的電路符號

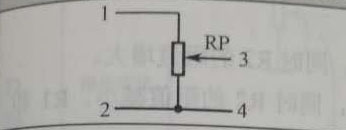

       將bourns電位器3跟引腳分成4個端點，組成雙口電路，即1、2端為信號輸入回路，3、4端為信號輸出回路，2、4端為公用端，通常接線路的地。

5、雙聯同軸bourns電位器的電路符號

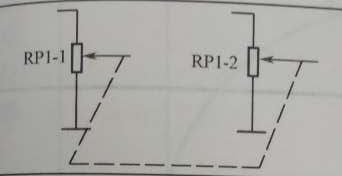

     從電路符號中可以看到，它有兩個單聯電位器符號，兩個電路符號之間用虛線連接起來，表示兩個單聯電位器阻值同步調節，即兩個單聯電位器阻值同時增大同時減小。

6、 半有效電氣行程bourns電位器電路符號

      這是一種特殊的雙聯同軸電位器，這種雙聯同軸電位器不同于普通的雙聯同軸bourns電位器，它只是兩個單聯的機械行程同步，在調節時兩個聯的阻值是不同步的。

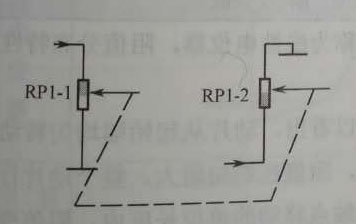

     這種bourns電位器只有一般的機械行程有阻值的變化，另一半是銀帶區，其阻值為零，在電路符號中用陰影表示無阻值的銀帶區。

當動片從中間位置向上滑動時，RP-1動片聯進入銀帶區，而RP-2進入變阻區;當動片從中間位置向下滑動時，RP-2動片聯進入銀帶區,而RP-1進入變阻區。

     這種特殊性的雙聯同軸bourns電位器可以用于立體聲平衡控制器電路(立體聲音響設置中的一種控制器電路)

7、 帶中心抽頭的bourns電位器電路符號

      這種bourns電位器比普通電位器多一根引腳，即抽頭引腳，該抽頭引腳設在bourns電位器中間阻值處，抽頭至兩個定片之前的阻值相等。
